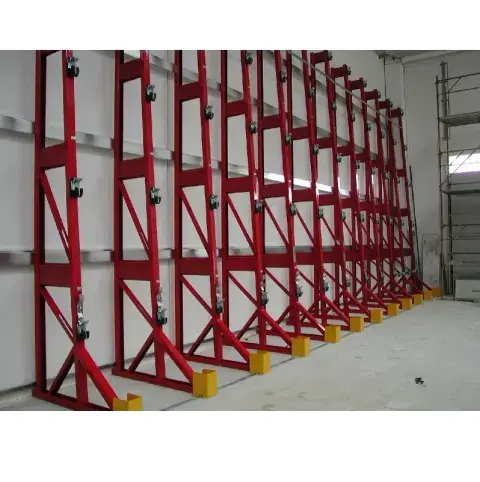

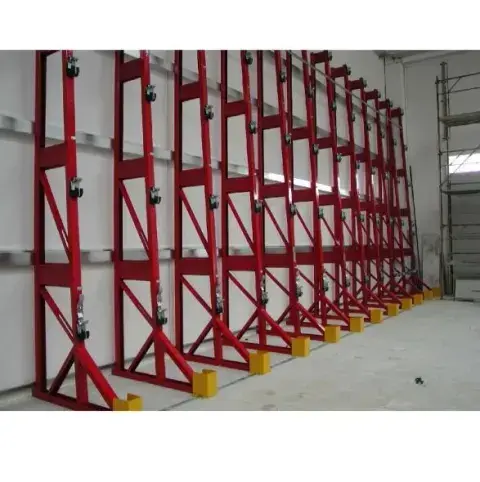

Rayonnage à tourets RF8 - Rack à verrouillage centralisé pour charges jusqu'à 10 tonnes
Présentation
Ce rayonnage à tourets est un rack à verrouillage centralisé qui renforce la sécurité de vos manutentions. Cette innovation révolutionnaire supprime tout risque de sortie accidentelle du touret…
Ce rayonnage à tourets est un rack à verrouillage centralisé qui renforce la sécurité de vos manutentions. Cette innovation révolutionnaire supprime tout risque de sortie accidentelle du touret pendant les opérations de tirage et de déroulement de câbles ou de gaines.
Principe de sécurité :
- En position de travail, une languette en acier vient fermer le sabot dans lequel repose l’axe de déroulement et en empêche toute éjection.
- Les languettes de blocage sont actionnées par une crémaillère située derrière l’échelle verticale.
- Fixation au sol obligatoire.
Mise en œuvre :
- Cette crémaillère est commandée par une manette située en bas de l’échelle du rayonnage, à hauteur d’homme.
- Quand l’opérateur tire la manette vers l’avant, toutes les languettes se mettent simultanément en position fermée, sur tous les sabots à la fois : on peut dérouler en toute sécurité.
- Quand l’opérateur tire la manette vers lui, toutes les languettes se mettent en position ouverte : on peut charger et décharger les tourets.
Fonctionnement général :
- Chaque touret est stocké sur un axe de déroulement indépendant.
- Chaque axe est muni d’une paire de centreurs en acier zingué qui évitent les risques de blocage contre les échelles et facilitent le déroulement.
- Complété par une machine enrouleuse, ce rayonnage à verrouillage centralisé simplifie et sécurise les coupes de câbles dans tous les secteurs industriels : fabrication, distribution ou logistique.
Caractéristiques techniques :
| Caractéristique | Valeur |
|---|---|
| Désignation | Rayonnage à tourets à verrouillage centralisé TYPE RF8 |
| Série Standard - Charge maximale | 7 tonnes par travée |
| Diamètre maximal | 1650 mm |
| Hauteurs au choix | 2700 mm, 3400 mm, 4100 mm, 5000 mm, 5600 mm |
| Largeur utile des travées au choix | 780 mm, 980 mm, 1230 mm, 1430 mm, 1660 mm, 1700 mm |
| Série Lourde - Charge maximale | 10 tonnes par travée |
| Hauteurs au choix | 2700 mm, 5700 mm |
| Ø maximal des tourets | 2500 mm, 2600 mm |
| Largeur utile des travées au choix | 1230 mm, 1430 mm, 1660 mm, 1700 mm |

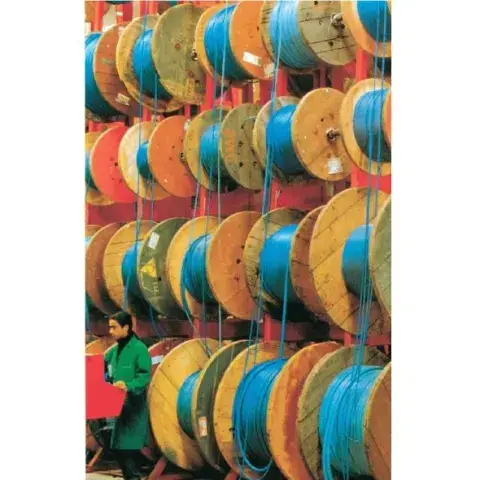

Le stockage des tourets de câbles sur rack offre de nombreux avantages, notamment un gain de place et une visualisation rapide du stock.
