Rack à tourets dynamique modulaire CABLERACK® - simple ou double face, 4 hauteurs de 2400 à 5500 mm

Ce rack à tourets modulaire CABLERACK® constitue la meilleure solution pour le stockage dynamique des tourets et les coupes de câbles, y compris fibre optique*. Complété par une machine enrouleuse mobile, un enrouleur manuel ou simplement une mètreuse, ce rayonnage lourd intéresse aussi bien l'industrie que la distribution ou la logistique.

Il vous procure :

• Un gain de temps : chaque touret de câble est sur un axe, prêt à être déroulé.
• Un confort de travail : manutention simplifiée, ergonomie, sécurité.
• Un gain de place : stockage en hauteur.
• Une visualisation immédiate du stock.

Il privilégie la sécurité avant tout :

• Montants avant inclinés de 5° vers l’arrière.
• Sabots conçus pour éviter la sortie de l’axe et le blocage du touret contre les échelles.

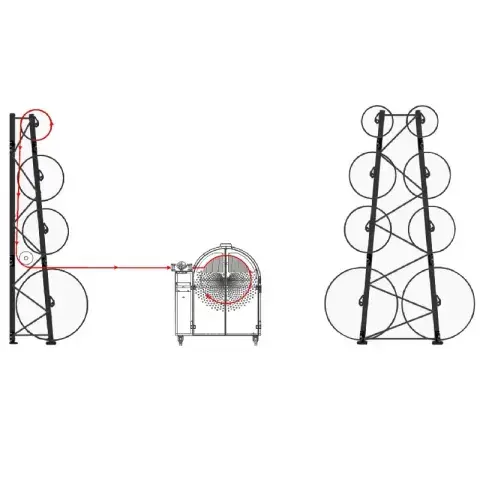

• Rouleau de renvoi sur chaque travée (utilisation obligatoire).
• Fixation au sol obligatoire.

Modulaire, ce rack à tourets dynamique se décline en simple face ou double face sur 4 hauteurs de 2400 à 5500 mm pour le stockage de 3 à 5 niveaux de tourets.

Sa finition galvanisée évite la rouille. Elle ne nécessite aucun entretien et assure une grande durabilité.

Fabrication spéciale sur demande : autres hauteurs, autres largeurs, autres charges.

Caractéristiques générales :

• Charge maximale sur une travée simple face : 4.350 kg
• Charge maximale sur une travée double face : 8.700 kg
• Force de traction horizontale : 600 N
• Axes* : Ø 34 mm ou 60 mm
• Types de tourets :

  • Diamètre maxi : 1.400 mm
  • Poids maxi : 1.400 kg
• Dans les travées largeur :
  • 720 mm, largeur maxi du touret : 640 mm
  • 920 mm, largeur maxi du touret : 840 mm
  • 1220 mm, largeur maxi du touret : 1040 mm
• Profondeur des échelles à la base :
  • Simple face : 925 mm
  • Double face : 1.609 mm
• Largeur des montants : 80 mm

Finitions :

• Échelles : acier laminé à chaud, galvanisation à chaud et en continu.
• Sabots et axes : acier poudrage epoxy rouge RAL 3020 + protections latérales et protection pieds d’échelles.
• Lisses : acier, poudrage bleu RAL 5003.

Options :

• Niveau supplémentaire (axe et sabots).

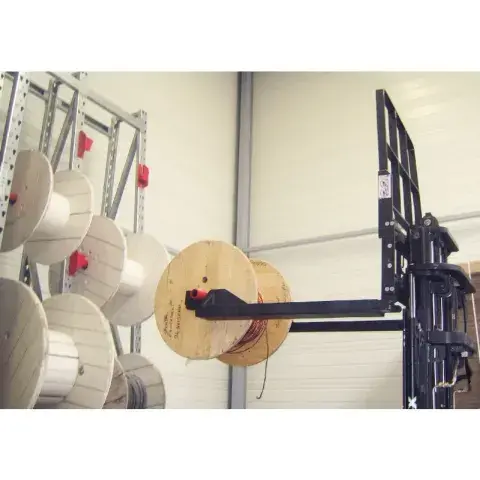

• Adaptateur pour les fourches du chariot élévateur, indispensable pour charger et décharger en toute sécurité.
• Perche de déroulement.
• Rouleau double spécial fibre optique*.
• Enrouleurs à rappel automatique pour l'alimentation de la machine enrouleuse.
• Possibilité de commander des axes** et paires de sabots pour créer des niveaux supplémentaires (selon le diamètre des tourets et sans dépasser la charge admissible par travée).

Tableau des configurations disponibles :

Type Rack	Hauteur	Nb de niveaux	Larg. entre échelles	Code travée départ	Code travée suite

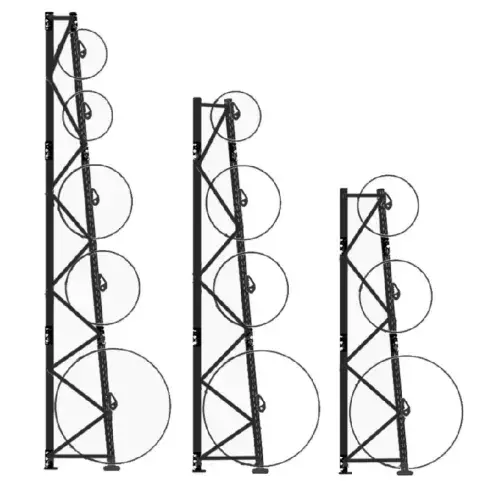

Simple Face	2400 mm	3	720 mm	CR1F24307D	CR1F24307S
			920 mm	CR1F24309D	CR1F24309S
			1220 mm	CR1F24312D	CR1F24312S
	3500 mm	3	720 mm	CR1F35307D	CR1F35307S
			920 mm	CR1F35309D	CR1F35309S
			1220 mm	CR1F35312D	CR1F35312S
	4500 mm	4	720 mm	CR1F45407D	CR1F45407S
			920 mm	CR1F45409D	CR1F45409S
			1220 mm	CR1F45412D	CR1F45412S
	5500 mm	5	720 mm	CR1F55507D	CR1F55507S
			920 mm	CR1F55509D	CR1F55509S
			1220 mm	CR1F55512D	CR1F55512S

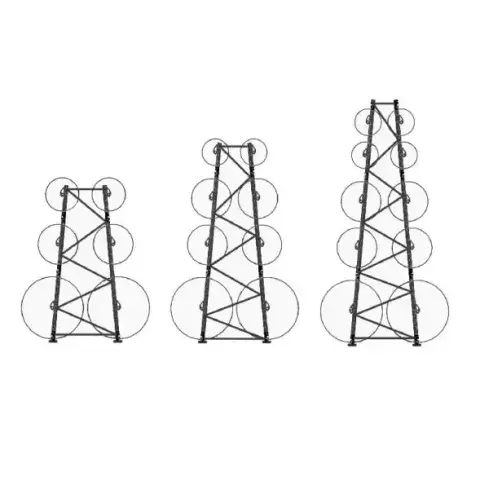

Double Face	3500 mm	3	720 mm	CR2F35307D	CR2F35307S
			920 mm	CR2F35309D	CR2F35309S
			1220 mm	CR2F35312D	CR2F35312S
	4500 mm	4	720 mm	CR2F45407D	CR2F45407S
			920 mm	CR2F45409D	CR2F45409S
			1220 mm	CR2F45412D	CR2F45412S
	5500 mm	5	720 mm	CR2F55507D	CR2F55507S
			920 mm	CR2F55509D	CR2F55509S
			1220 mm	CR2F55512D	CR2F55512S
