Embase pour twistlock inférieur - acier moulé Jis-SCW480, 160 x 175 x 128 mm, 3,7 kg, fixation

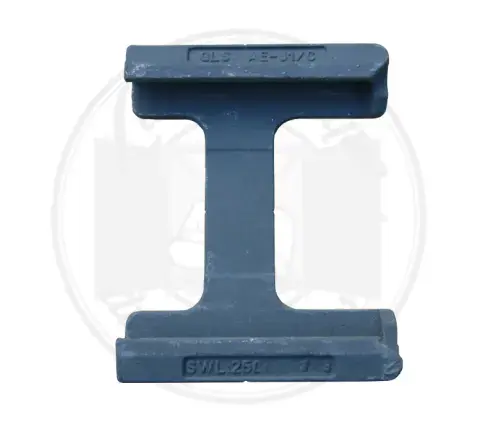

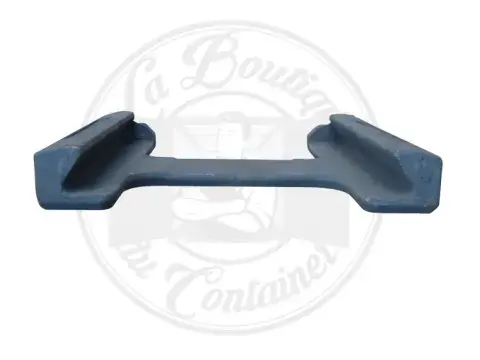

Embases pour twistlock inférieur

Dimensions :

• Longueur : 160 mm
• Largeur : 175 mm
• Hauteur : 128 mm

Caractéristiques :

• Poids : 3,7 kg
• Matériau : Acier moulé Jis-SCW480
• Finition : Peinture primer anti-corrosion
• Verrouillage : Angle intérieur de 45° / également disponible en 55°

Résistance mécanique Twistlock inférieur container :

Tension	500 Kn
Cisaillement	420 Kn
Compression	2000 Kn

Instructions pour l’installation de l’embase pour twistlock inférieur à queue d’aronde :

1. Préparation du soudage : Nettoyer les emplacements de soudure sur la fondation ainsi que sur la zone de connexion. Nettoyez toute la saleté, la rouille ou tout résidu de peinture.
2. Positionner la plaque à queue d’aronde sur l’emplacement, puis souder la plaque à queue d’aronde sur la zone de connexion avec les 4 à 6 points de soudure indiqués, qui seront renforcés lors de la connexion de ces points avec des cordons de soudure de 5 mm.
3. Important : Veuillez réaliser les cordons de soudure en 2 temps, soudez d’abord par points les emplacements indiqués, tandis que la deuxième soudure consiste à relier ces points de soudure avec des cordons de soudure de 5 mm.

Instructions de référence pour les points de soudure indiqués :

• Courant de référence : 200-240 A
• Tension : 20-23 V

La valeur réelle peut être ajustée en fonction de la situation pratique. Le cordon de soudure doit mesurer 5 mm, sans espaces ni fissures intermédiaires.

Instructions de référence pour les cordons de soudure homogènes pour relier les points de soudure :

• Courant de référence : 200-240 A
• Tension : 20-23 V

La valeur réelle peut être ajustée en fonction de la situation pratique. Les cordons de soudure doivent mesurer 5 mm, sans espaces intermédiaires, fissures, contre-dépouille et désalignement.

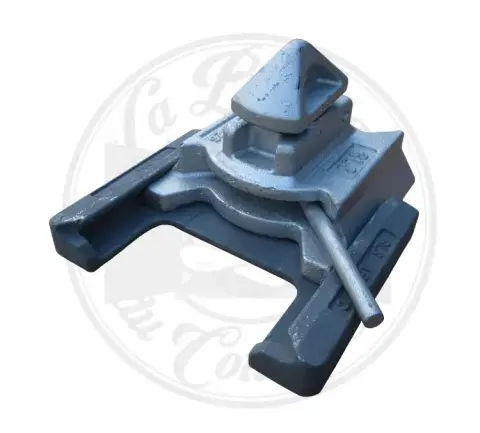

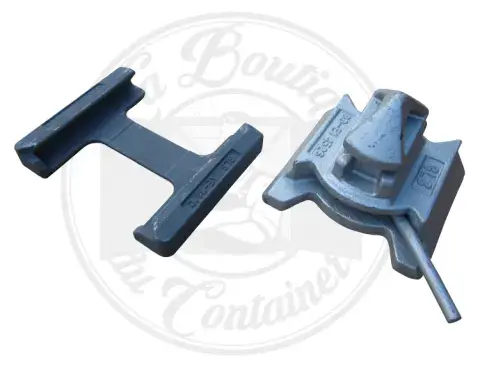

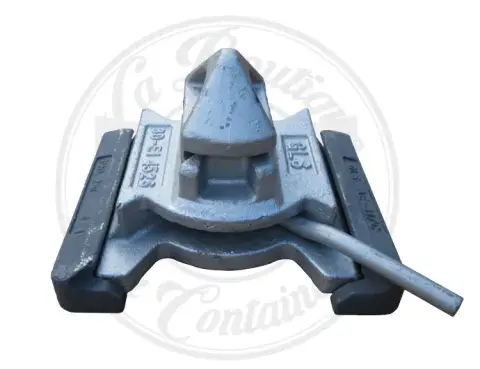

Présentation embase pour twistlock inférieur
